Poste de conduite

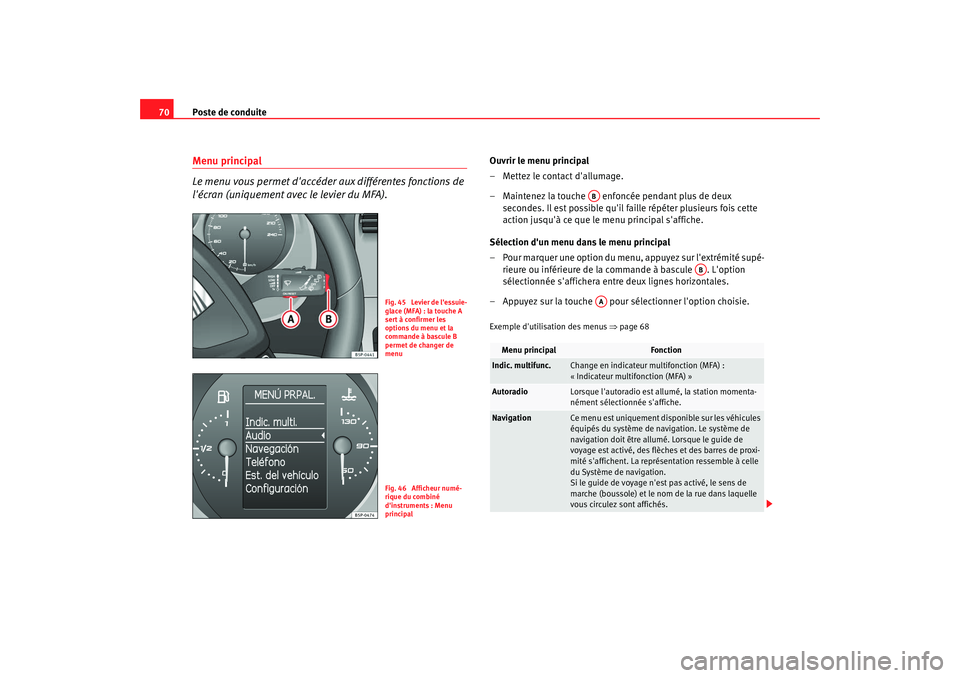

70Menu principal
Le menu vous permet d'accéder aux différentes fonctions de
l'écran (uniquement avec le levier du MFA).
Ouvrir le menu principal
–Mettez le contact d'allumage.
– Maintenez la touche enfoncée pendant plus de deux
secondes. Il est possible qu'il faille répéter plusieurs fois cette
action jusqu'à ce que le menu principal s'affiche.
Sélection d'un menu dans le menu principal
– Pour marquer une option du menu, appuyez sur l'extrémité supé- rieure ou inférieure de la commande à bascule . L'option
sélectionnée s'affichera entre deux lignes horizontales.
– Appuyez sur la touche pour sélectionner l'option choisie.Exemple d'utilisation des menus ⇒page 68
Fig. 45 Levier de l'essuie-
glace (MFA) : la touche A
sert à confirmer les
options du menu et la
commande à bascule B
permet de changer de
menuFig. 46 Afficheur numé-
rique du combiné
d'instruments : Menu
principal
Menu principal
Fonction
Indic. multifunc.
Change en indicateur multifonction (MFA) :
« Indicateur multifonction (MFA) »
Autoradio
Lorsque l'autoradio est allumé, la station momenta-
nément sélectionnée s'affiche.
Navigation
Ce menu est uniquement disponible sur les véhicules
équipés du système de navigation. Le système de
navigation doit être allu mé. Lorsque le guide de
voyage est activé, des flèches et des barres de proxi-
mité s'affichent. La représentation ressemble à celle
du Système de navigation.
Si le guide de voyage n'est pas activé, le sens de
marche (boussole) et le nom de la rue dans laquelle
vous circulez sont affichés.
AB
AB
AA
alteaXL_frances Seite 70 Montag, 2. Februar 2009 3:30 15
Page 72 of 317
Poste de conduite71
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur.

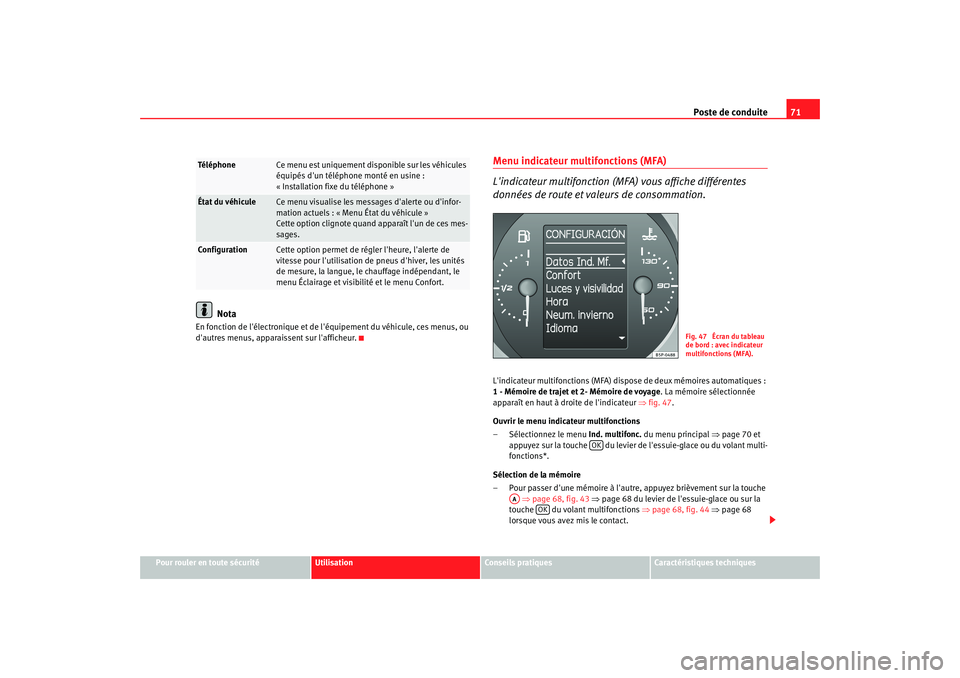

Menu indicateur multifonctions (MFA)
L'indicateur multifonction (MFA) vous affiche différentes
données de route et valeurs de consommation.L'indicateur multifonctions (MFA) disp ose de deux mémoires automatiques :
1 - Mémoire de trajet et 2- Mémoire de voyage . La mémoire sélectionnée
apparaît en haut à droite de l'indicateur ⇒fig. 47 .
Ouvrir le menu indicateur multifonctions
– Sélectionnez le menu Ind. multifonc. du menu principal ⇒page 70 et
appuyez sur la touche du levier de l'essuie-glace ou du volant multi-
fonctions*.
Sélection de la mémoire
– Pour passer d'une mémoire à l'autre, appuyez brièvement sur la touche ⇒ page 68, fig. 43 ⇒ page 68 du levier de l'essuie-glace ou sur la
touche du volant multifonctions ⇒page 68, fig. 44 ⇒ page 68
lorsque vous avez mis le contact.
Téléphone
Ce menu est uniquement di sponible sur les véhicules
équipés d'un téléphone monté en usine :
« Installation fixe du téléphone »
État du véhicule
Ce menu visualise les messages d'alerte ou d'infor-
mation actuels : « Menu État du véhicule »
Cette option clignote quand apparaît l'un de ces mes-
sages.
Configuration
Cette option permet de régler l'heure, l'alerte de
vitesse pour l'utilisation de pneus d'hiver, les unités
de mesure, la langue, le chauffage indépendant, le
menu Éclairage et visibili té et le menu Confort.
Fig. 47 Écran du tableau
de bord : avec indicateur
multifonctions (MFA).
OK
AA
OK
alteaXL_frances Seite 71 Montag, 2. Februar 2009 3:30 15
Page 73 of 317
Poste de conduite

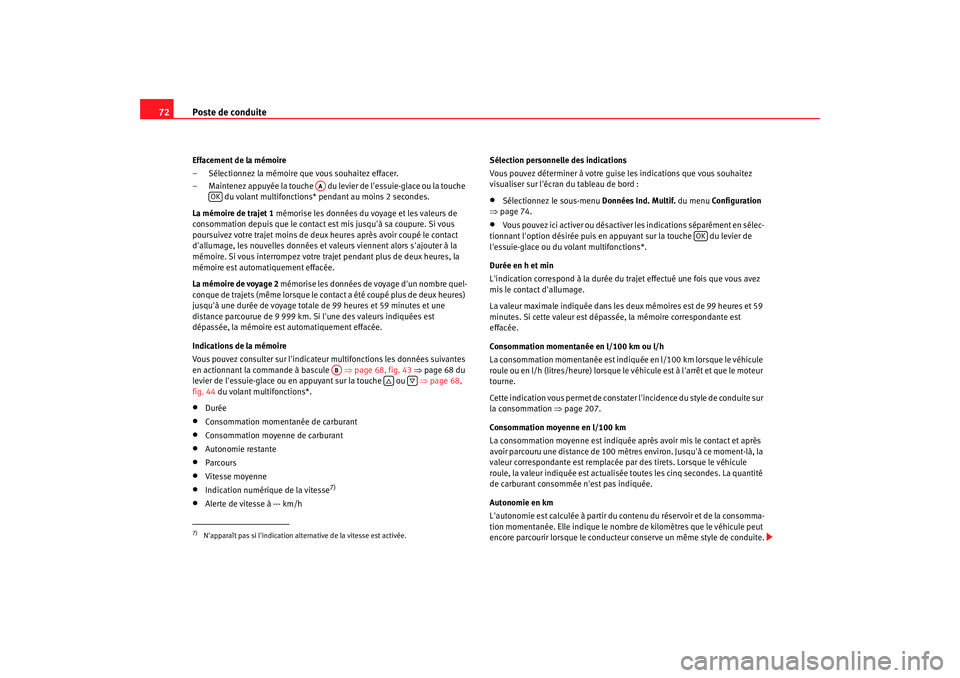

72Effacement de la mémoire
– Sélectionnez la mémoire que vous souhaitez effacer.
– Maintenez appuyée la touche du levier de l'essuie-glace ou la touche
du volant multifonctions* pendant au moins 2 secondes.
La mémoire de trajet 1 mémorise les données du voyage et les valeurs de
consommation depuis que le contact est mis jusqu'à sa coupure. Si vous
poursuivez votre trajet moins de deux heures après avoir coupé le contact
d'allumage, les nouvelles données et valeurs viennent alors s'ajouter à la
mémoire. Si vous interrompez votre traj et pendant plus de deux heures, la
mémoire est automatiquement effacée.
La mémoire de voyage 2 mémorise les données de voyage d'un nombre quel-
conque de trajets (même lorsque le contact a été coupé plus de deux heures)
jusqu'à une durée de voyage totale de 99 heures et 59 minutes et une
distance parcourue de 9 999 km. Si l'une des valeurs indiquées est
dépassée, la mémoire est automatiquement effacée.
Indications de la mémoire
Vous pouvez consulter sur l'indicateur multifonctions les données suivantes
en actionnant la commande à bascule ⇒page 68, fig. 43 ⇒ page 68 du
levier de l'essuie-glace ou en appuyant sur la touche ou ⇒page 68,
fig. 44 du volant multifonctions*.•
Durée
•
Consommation momentanée de carburant
•
Consommation moyenne de carburant
•
Autonomie restante
•
Parcours
•
Vitesse moyenne
•
Indication numérique de la vitesse
7)
•
Alerte de vitesse à --- km/h Sélection personnelle des indications
Vous pouvez déterminer à votre guise les indications que vous souhaitez
visualiser sur l'écran du tableau de bord :
•
Sélectionnez le sous-menu
Données Ind. Multif. du menu Configuration
⇒ page 74.
•
Vous pouvez ici activer ou désactiver les indications séparément en sélec-
tionnant l'option désirée puis en appuyant sur la touche du levier de
l'essuie-glace ou du volant multifonctions*.
Durée en h et min
L'indication correspond à la durée du tr ajet effectué une fois que vous avez
mis le contact d'allumage.
La valeur maximale indiquée dans les deux mémoires est de 99 heures et 59
minutes. Si cette valeur est dépas sée, la mémoire correspondante est
effacée.
Consommation momentanée en l/100 km ou l/h
La consommation momentanée est indiquée en l/100 km lorsque le véhicule
roule ou en l/h (litres/heure) lorsque le véhicule est à l'arrêt et que le moteur
tourne.
Cette indication vous permet de constater l'incidence du style de conduite sur
la consommation ⇒ page 207.
Consommation moyenne en l/100 km
La consommation moyenne est indiquée après avoir mis le contact et après
avoir parcouru une distance de 100 mètr es environ. Jusqu'à ce moment-là, la
valeur correspondante est remplacée par des tirets. Lorsque le véhicule
roule, la valeur indiquée est actualisée toutes les cinq secondes. La quantité
de carburant consommée n'est pas indiquée.
Autonomie en km
L'autonomie est calculée à partir du contenu du réservoir et de la consomma-
tion momentanée. Elle indique le nombre de kilomètres que le véhicule peut
encore parcourir lorsque le conducteur conserve un même style de conduite.
7)N'apparaît pas si l'indication alternative de la vitesse est activée.
AA
OK
AB
OK
alteaXL_frances Seite 72 Montag, 2. Februar 2009 3:30 15
Page 74 of 317
Poste de conduite73
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

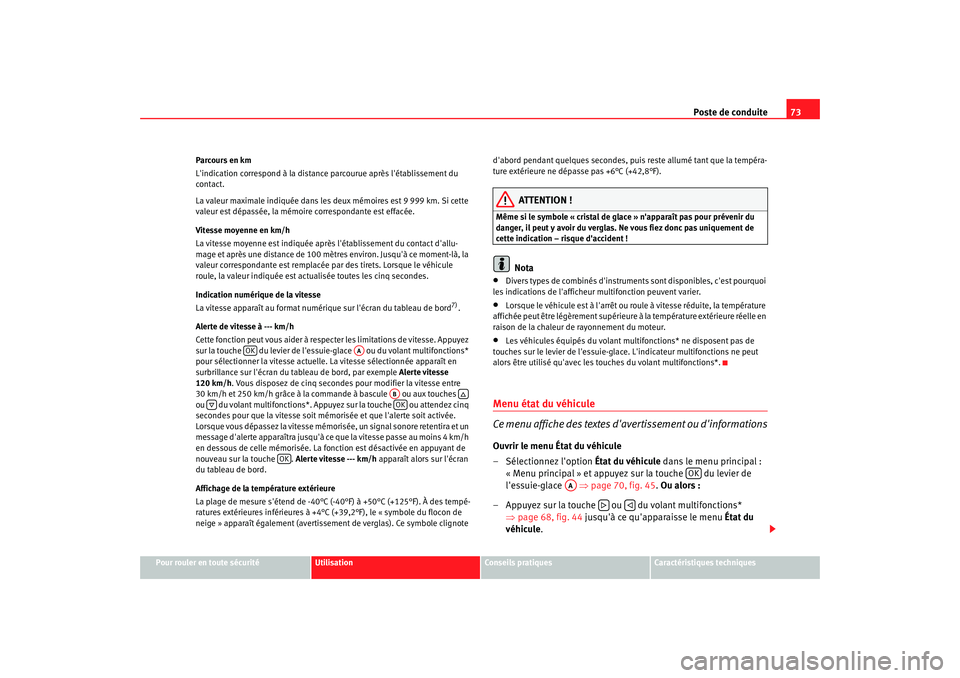

Parcours en km
L'indication correspond à la distance parcourue après l'établissement du
contact.
La valeur maximale indiquée dans les deux mémoires est 9 999 km. Si cette
valeur est dépassée, la mémoire correspondante est effacée.
Vitesse moyenne en km/h
La vitesse moyenne est indiquée après l'établissement du contact d'allu-
mage et après une distance de 100 mètres environ. Jusqu'à ce moment-là, la
valeur correspondante est remplacée par des tirets. Lorsque le véhicule
roule, la valeur indiquée est actualisée toutes les cinq secondes.
Indication numérique de la vitesse
La vitesse apparaît au format numérique sur l'écran du tableau de bord
7).
Alerte de vitesse à --- km/h
Cette fonction peut vous aider à respecter les limitations de vitesse. Appuyez
sur la touche du levier de l'essuie-glace ou du volant multifonctions*
pour sélectionner la vitesse actuelle. La vitesse sélectionnée apparaît en
surbrillance sur l'écran du tableau de bord, par exemple Alerte vitesse
120 km/h . Vous disposez de cinq secondes pour modifier la vitesse entre
30 km/h et 250 km/h grâce à la commande à bascule ou aux touches
ou d u volant m ul tifonc tions*. Appuyez su r la to uche o u attendez cinq
secondes pour que la vitesse soit mémo risée et que l'alerte soit activée.
Lorsque vous dépassez la vitesse mémorisée, un signal sonore retentira et un
message d'alerte apparaîtra jusqu'à ce que la vitesse passe au moins 4 km/h
en dessous de celle mémorisée. La fonction est désactivée en appuyant de
nouveau sur la touche . Alerte vitesse --- km/h apparaît alors sur l'écran
du tableau de bord.
Affichage de la température extérieure
La plage de mesure s'étend de -40°C (-40°F) à +50°C (+125°F). À des tempé-
ratures extérieures inférieures à +4°C (+39,2°F), le « symbole du flocon de
neige » apparaît également (avertissement de verglas). Ce symbole clignote d'abord pendant quelques secondes, puis
reste allumé tant que la tempéra-
ture extérieure ne dépasse pas +6°C (+42,8°F).
ATTENTION !
Même si le symbole « cristal de glace » n'apparaît pas pour prévenir du
danger, il peut y avoir du verglas. Ne vous fiez donc pas uniquement de
cette indication – risque d'accident !
Nota
•
Divers types de combinés d'instrument s sont disponibles, c'est pourquoi
les indications de l'afficheur multifonction peuvent varier.
•
Lorsque le véhicule est à l'arrêt ou roule à vitesse réduite, la température
affichée peut être légèrement supérieure à la température extérieure réelle en
raison de la chaleur de rayonnement du moteur.
•
Les véhicules équipés du volant multifonctions* ne disposent pas de
touches sur le levier de l'essuie-glace. L'indicateur multifonctions ne peut
alors être utilisé qu'avec les touches du volant multifonctions*.
Menu état du véhicule
Ce menu affiche des textes d'avertissement ou d'informationsOuvrir le menu État du véhicule
– Sélectionnez l'option État du véhicule dans le menu principal :
« Menu principal » et appuyez sur la touche du levier de
l'essuie-glace ⇒page 70, fig. 45 . Ou alors :
– Appuyez sur la touche ou du volant multifonctions* ⇒page 68, fig. 44 jusqu'à ce qu'apparaisse le menu État du
véhicule .
OK
AA
AB
OK
OK
OK
AA
alteaXL_frances Seite 73 Montag, 2. Februar 2009 3:30 15
Page 75 of 317
Poste de conduite

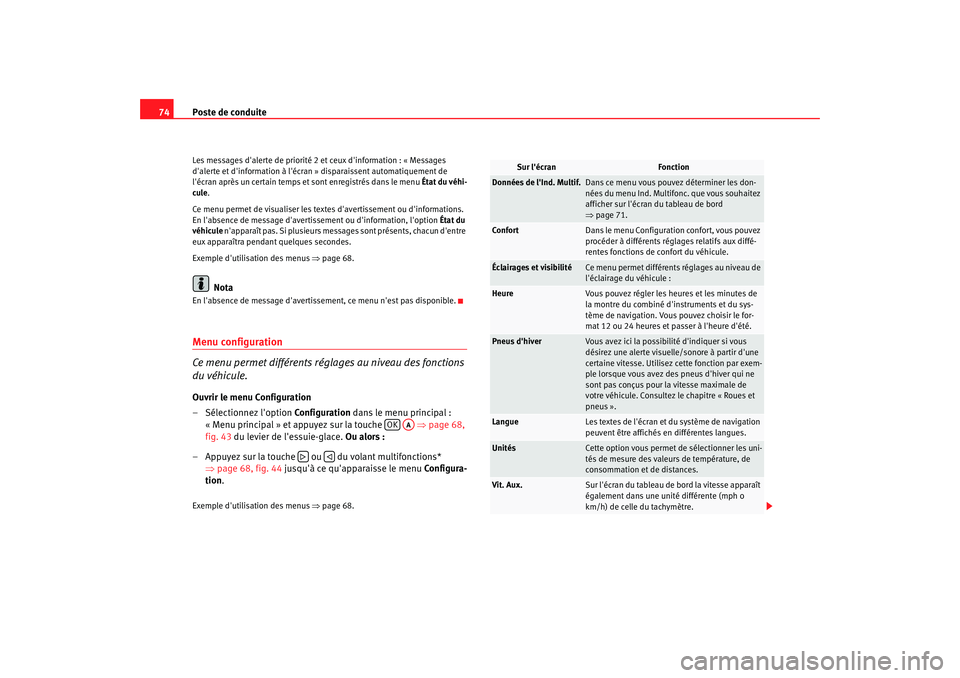

74Les messages d'alerte de priorité 2 et ceux d'information : « Messages
d'alerte et d'information à l'écran » disparaissent automatiquement de
l'écran après un certain temps et sont enregistrés dans le menu État du véhi-
cule .
Ce menu permet de visualiser les textes d'avertissement ou d'informations.
En l'absence de message d'avertissement ou d'information, l'option État du
véhicule n'apparaît pas. Si plusieurs messages sont présents, chacun d'entre
eux apparaîtra pendant quelques secondes.
Exemple d'utilisation des menus ⇒page 68.
Nota
En l'absence de message d'avertissement, ce menu n'est pas disponible.Menu configuration
Ce menu permet différents régl ages au niveau des fonctions
du véhicule.Ouvrir le menu Configuration
– Sélectionnez l'option Configuration dans le menu principal :
« Menu principal » et appuyez sur la touche ⇒page 68,
fig. 43 du levier de l'essuie-glace. Ou alors :
– Appuyez sur la touche ou du volant multifonctions* ⇒page 68, fig. 44 jusqu'à ce qu'apparaisse le menu Configura-
tion .Exemple d'utilisation des menus ⇒page 68.
OK
AA
Sur l'écran
Fonction
Données de l'Ind. Multif.
Dans ce menu vous pouvez déterminer les don-
nées du menu Ind. Multif onc. que vous souhaitez
afficher sur l'écran du tableau de bord
⇒ page 71.
Confort
Dans le menu Configuration confort, vous pouvez
procéder à différents réglages relatifs aux diffé-
rentes fonctions de confort du véhicule.
Éclairages et visibilité
Ce menu permet différents réglages au niveau de
l'éclairage du véhicule :
Heure
Vous pouvez régler les heures et les minutes de
la montre du combiné d'instruments et du sys-
tème de navigation. Vous pouvez choisir le for-
mat 12 ou 24 heures et passer à l'heure d'été.
Pneus d'hiver
Vous avez ici la possibilité d'indiquer si vous
désirez une alerte visuelle/sonore à partir d'une
certaine vitesse. Utilisez cette fonction par exem-
ple lorsque vous avez des pneus d'hiver qui ne
sont pas conçus pour la vitesse maximale de
votre véhicule. Consultez le chapitre « Roues et
pneus ».
Langue
Les textes de l'écran et du système de navigation
peuvent être affichés en différentes langues.
Unités
Cette option vous permet de sélectionner les uni-
tés de mesure des valeurs de température, de
consommation et de distances.
Vit. Aux.
Sur l'écran du tableau de bord la vitesse apparaît
également dans une unité différente (mph o
km/h) de celle du tachymètre.
alteaXL_frances Seite 74 Montag, 2. Februar 2009 3:30 15
Page 76 of 317

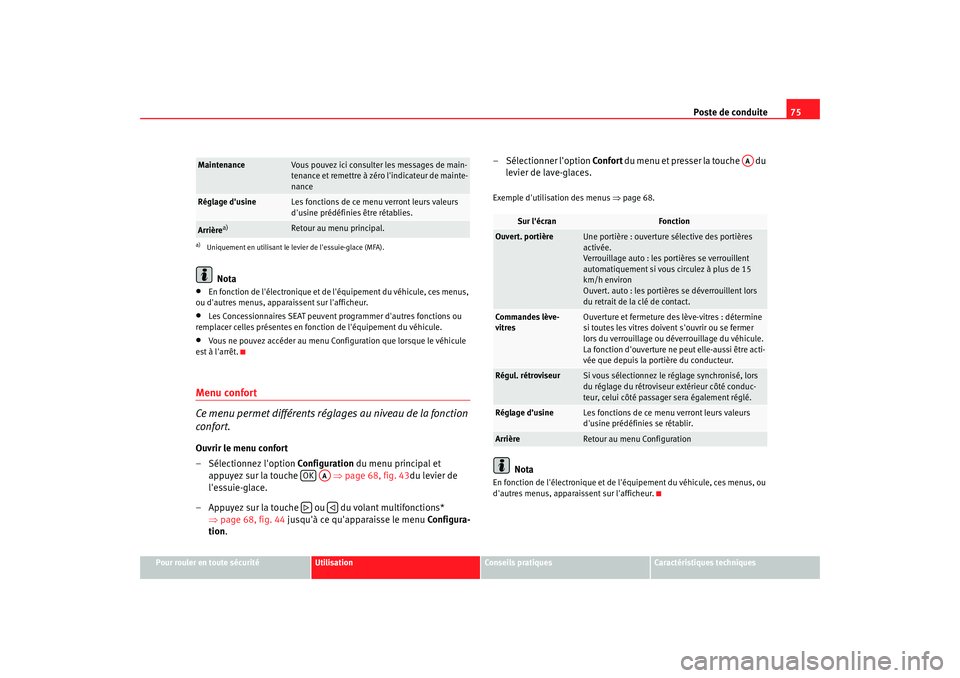

Poste de conduite75
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Nota
•
En fonction de l'électronique et de l'équipement du véhicule, ces menus,
ou d'autres menus, apparaissent sur l'afficheur.
•
Les Concessionnaires SEAT peuvent programmer d'autres fonctions ou
remplacer celles présentes en fonction de l'équipement du véhicule.
•
Vous ne pouvez accéder au menu Configuration que lorsque le véhicule
est à l'arrêt.
Menu confort
Ce menu permet différents réglages au niveau de la fonction
confort.Ouvrir le menu confort
– Sélectionnez l'option Configuration du menu principal et
appuyez sur la touche ⇒ page 68, fig. 43du levier de
l'essuie-glace.
– Appuyez sur la touche ou du volant multifonctions* ⇒page 68, fig. 44 jusqu'à ce qu'apparaisse le menu Configura-
tion . – Sélectionner l'option
Confor t d u m e n u e t p r e s s e r l a t o u ch e d u
levier de lave-glaces.
Exemple d'utilisation des menus ⇒page 68.
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur.
Maintenance
Vous pouvez ici consulter les messages de main-
tenance et remettre à zéro l'indicateur de mainte-
nance
Réglage d'usine
Les fonctions de ce menu verront leurs valeurs
d'usine prédéfinies être rétablies.
Arrière
a)
Retour au menu principal.
a)Uniquement en utilisant le levier de l'essuie-glace (MFA).
OK
AA
Sur l'écran
Fonction
Ouvert. portière
Une portière : ouverture sélective des portières
activée.
Verrouillage auto : les portières se verrouillent
automatiquement si vous circulez à plus de 15
km/h environ
Ouvert. auto : les portières se déverrouillent lors
du retrait de la clé de contact.
Commandes lève-
vitres
Ouverture et fermeture des lève-vitres : détermine
si toutes les vitres doivent s'ouvrir ou se fermer
lors du verrouillage ou déverrouillage du véhicule.
La fonction d'ouverture ne peut elle-aussi être acti-
vée que depuis la portière du conducteur.
Régul. rétroviseur
Si vous sélectionnez le réglage synchronisé, lors
du réglage du rétroviseur extérieur côté conduc-
teur, celui côté passager sera également réglé.
Réglage d’usine
Les fonctions de ce menu verront leurs valeurs
d'usine prédéfinies se rétablir.
Arrière
Retour au menu Configuration
AA
alteaXL_frances Seite 75 Montag, 2. Februar 2009 3:30 15
Page 77 of 317
Poste de conduite
76Menu Éclairage et visibilité
Ce menu permet différents régl ages au niveau de l'éclairage
du véhicule :Ouvrir le menu Éclairage et visibilité
– Sélectionnez l'option Configuration dans le menu principal :
« Menu principal » et appuyez sur la touche ⇒ page 68
du levier de l'essuie-glace. Ou alors :
– Appuyez sur la touche ou du volant multifonctions* ⇒page 68, fig. 44 jusqu'à ce qu'apparaisse le menu Configura-
tion .
– Sélectionnez l'option Éclairage & visibilité du menu et appuyez
sur la touche du levier d'essuie-glace.Exemple d'utilisation des menus ⇒page 68
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur.
Sur l'écran
Fonction
Coming Home (Retour
chez soi)
Leaving Home (Départ
de chez soi)
Cette option vous permet de régler la durée de
post-éclairage après le verrouillage du véhicule, et
de connecter et déconnecter cette fonction.
Signal conf.
Vous pouvez ici activer ou désactiver la fonction
des clignotants de confort. Lorsque le mode con-
fort est activé, le signal clignotera au moins trois
fois lors de l'activation du clignotant pour changer
de voie.
Réglage d’usine
Les fonctions de ce menu verront leurs valeurs
d'usine prédéfinies se rétablir.
Arrière
Retour au menu Configuration.
OK
AA
AA
alteaXL_frances Seite 76 Montag, 2. Februar 2009 3:30 15
Page 78 of 317
Poste de conduite77
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

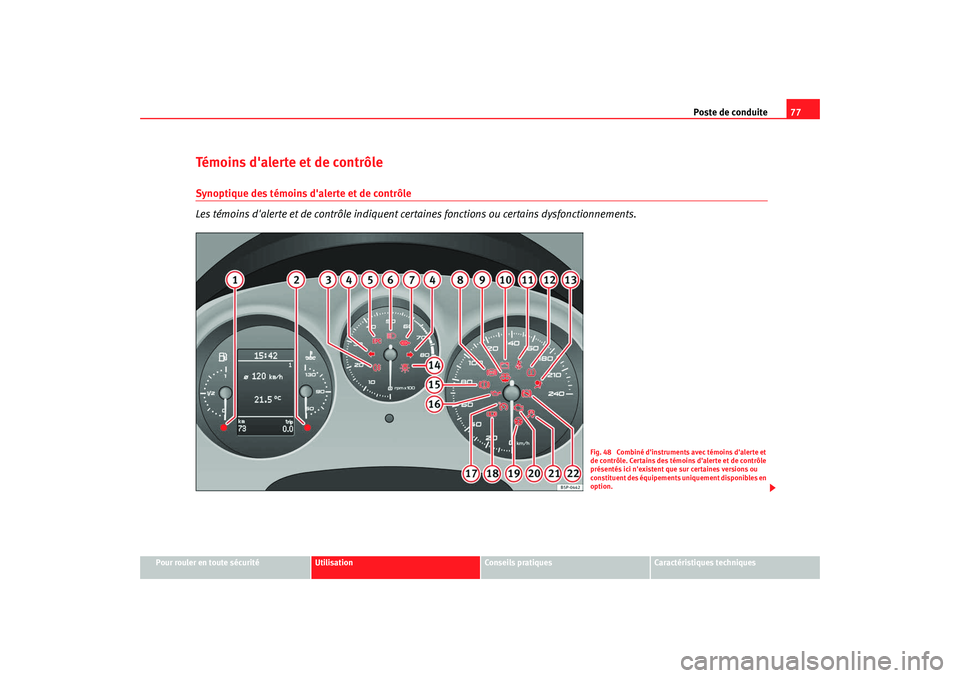

Témoins d'alerte et de contrôleSynoptique des témoins d'alerte et de contrôle
Les témoins d'alerte et de contrôle indiquent ce rtaines fonctions ou certains dysfonctionnements.
Fig. 48 Combiné d'instruments avec témoins d'alerte et
de contrôle. Certains des témoins d'alerte et de contrôle
présentés ici n'existent que sur certaines versions ou
constituent des équipements uniquement disponibles en
option.
alteaXL_frances Seite 77 Montag, 2. Februar 2009 3:30 15
Page 79 of 317
Poste de conduite

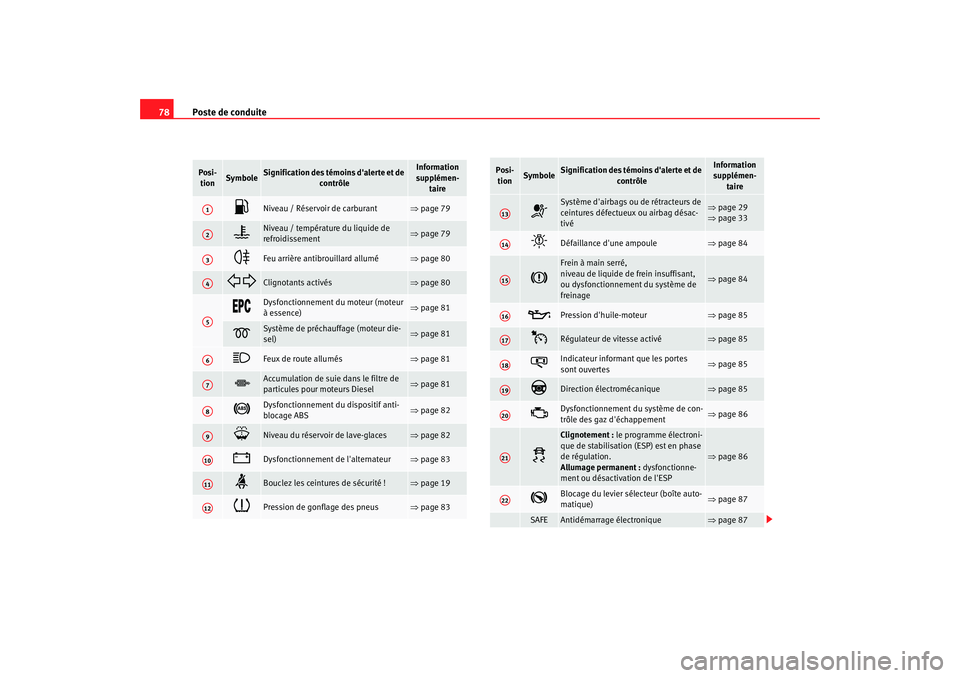

78Posi-
tion
Symbole
Signification des témoins d'alerte et de contrôle
Information
supplémen- taire
Niveau / Réservoir de carburant
⇒page 79
Niveau / température du liquide de
refroidissement
⇒page 79
Feu arrière antibrouillard allumé
⇒page 80
Clignotants activés
⇒page 80
Dysfonctionnement du moteur (moteur
à essence)
⇒page 81
Système de préchauffage (moteur die-
sel)
⇒page 81
Feux de route allumés
⇒page 81
Accumulation de suie dans le filtre de
particules pour moteurs Diesel
⇒page 81
Dysfonctionnement du dispositif anti-
blocage ABS
⇒page 82
Niveau du réservoir de lave-glaces
⇒page 82
Dysfonctionnement de l'alternateur
⇒page 83
Bouclez les ceintures de sécurité !
⇒page 19
Pression de gonflage des pneus
⇒page 83
A1A2A3A4A5A6A7A8A9A10A11A12
Système d'airbags ou de rétracteurs de
ceintures défectueux ou airbag désac-
tivé
⇒page 29
⇒ page 33
Défaillance d'une ampoule
⇒page 84
Frein à main serré,
niveau de liquide de frein insuffisant,
ou dysfonctionnement du système de
freinage
⇒page 84
Pression d'huile-moteur
⇒page 85
Régulateur de vitesse activé
⇒page 85
Indicateur informant que les portes
sont ouvertes
⇒page 85
Direction électromécanique
⇒page 85
Dysfonctionnement du système de con-
trôle des gaz d'échappement
⇒page 86
Clignotement : le programme électroni-
que de stabilisation (ESP) est en phase
de régulation.
Allumage permanent : dysfonctionne-
ment ou désactivation de l'ESP
⇒ page 86
Blocage du levier sélecteur (boîte auto-
matique)
⇒page 87
SAFE
Antidémarrage électronique
⇒page 87
Posi-
tion
Symbole
Signification des témoins d'alerte et de contrôle
Information
supplémen-
taire
A13A14A15A16A17A18A19A20A21A22
alteaXL_frances Seite 78 Montag, 2. Februar 2009 3:30 15
Page 80 of 317
Poste de conduite79
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

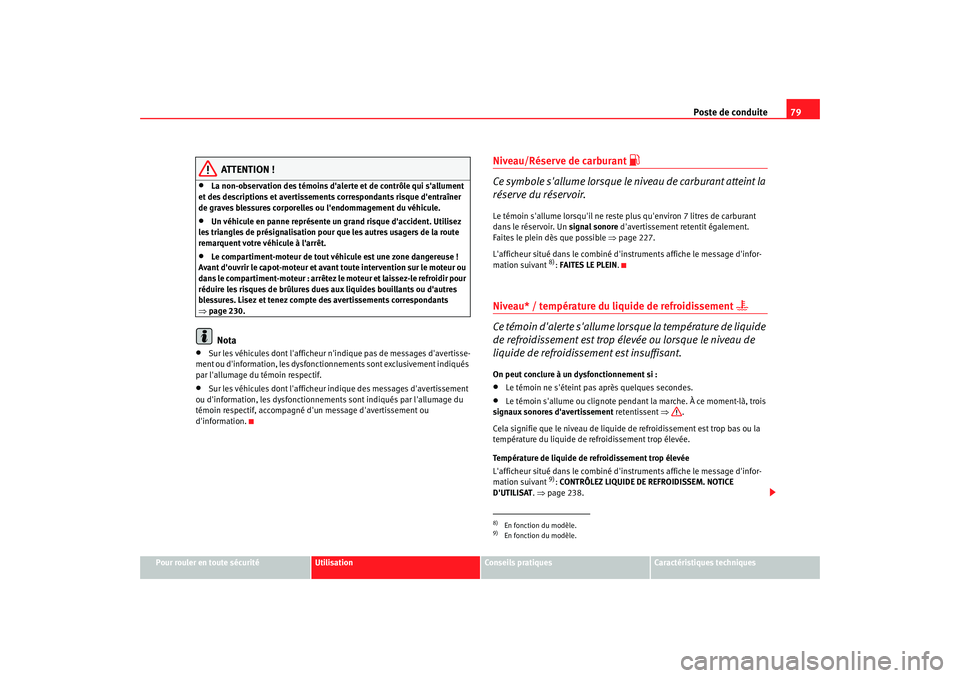

ATTENTION !
•
La non-observation des témoins d'aler te et de contrôle qui s'allument
et des descriptions et avertissements correspondants risque d'entraîner
de graves blessures corporelles ou l'endommagement du véhicule.
•
Un véhicule en panne représente un grand risque d'accident. Utilisez
les triangles de présignalisation pour que les autres usagers de la route
remarquent votre véhicule à l'arrêt.
•
Le compartiment-moteur de tout véhicule est une zone dangereuse !
Avant d'ouvrir le capot-moteur et avant toute intervention sur le moteur ou
dans le compartiment-moteur : arrêtez le moteur et laissez-le refroidir pour
réduire les risques de brûlures dues aux liquides bouillants ou d'autres
blessures. Lisez et tenez compte des avertissements correspondants
⇒ page 230.Nota
•
Sur les véhicules dont l'afficheur n' indique pas de messages d'avertisse-
ment ou d'information, les dysfonct ionnements sont exclusivement indiqués
par l'allumage du témoin respectif.
•
Sur les véhicules dont l'afficheur in dique des messages d'avertissement
ou d'information, les dysfonctionneme nts sont indiqués par l'allumage du
témoin respectif, accompagné d'un message d'avertissement ou
d'information.
Niveau/Réserve de carburant
Ce symbole s'allume lorsque le niveau de carburant atteint la
réserve du réservoir.Le témoin s'allume lorsqu'il ne reste plus qu'environ 7 litres de carburant
dans le réservoir. Un signal sonore d'avertissement retentit également.
Faites le plein dès que possible ⇒page 227.
L'afficheur situé dans le combiné d'in struments affiche le message d'infor-
mation suivant
8): FAITES LE PLEIN .
Niveau* / température du liquide de refroidissement
Ce témoin d'alerte s'allume lo rsque la température de liquide
de refroidissement est trop élevée ou lorsque le niveau de
liquide de refroidissement est insuffisant.On peut conclure à un dysfonctionnement si :•
Le témoin ne s'éteint pas après quelques secondes.
•
Le témoin s'allume ou clignote pendant la marche. À ce moment-là, trois
signaux sonores d'avertissement retentissent ⇒.
Cela signifie que le niveau de liquide de refroidissement est trop bas ou la
température du liquide de refroidissement trop élevée.
Température de liquide de refroidissement trop élevée
L'afficheur situé dans le combiné d'in struments affiche le message d'infor-
mation suivant
9): CONTRÔLEZ LIQUIDE DE REFROIDISSEM. NOTICE
D'UTILISAT . ⇒ page 238.
8)En fonction du modèle.9)En fonction du modèle.
alteaXL_frances Seite 79 Montag, 2. Februar 2009 3:30 15
